برد اینورتر مایکروویو ال‌جی (LG Microwave Inverter Board)

توضیحات

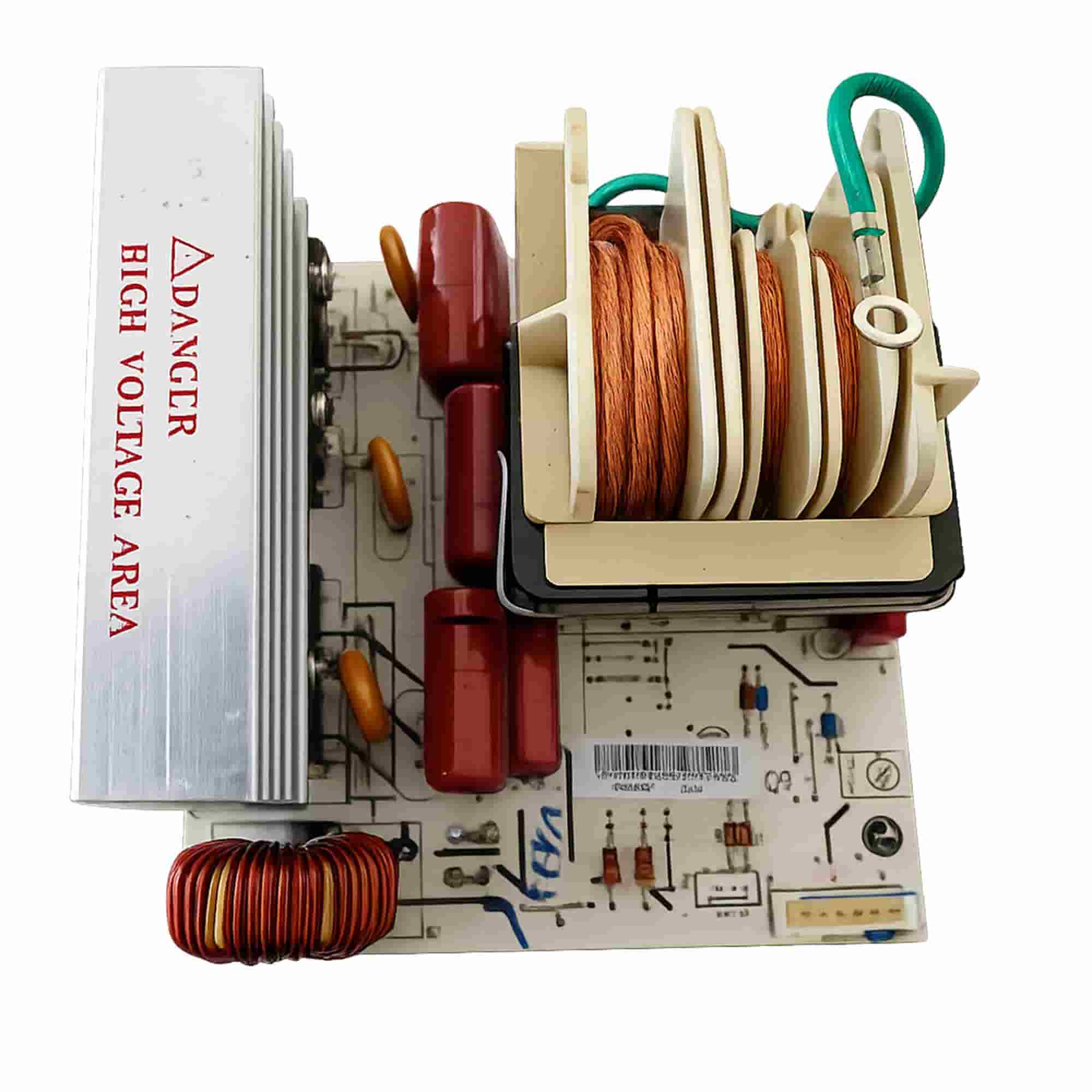

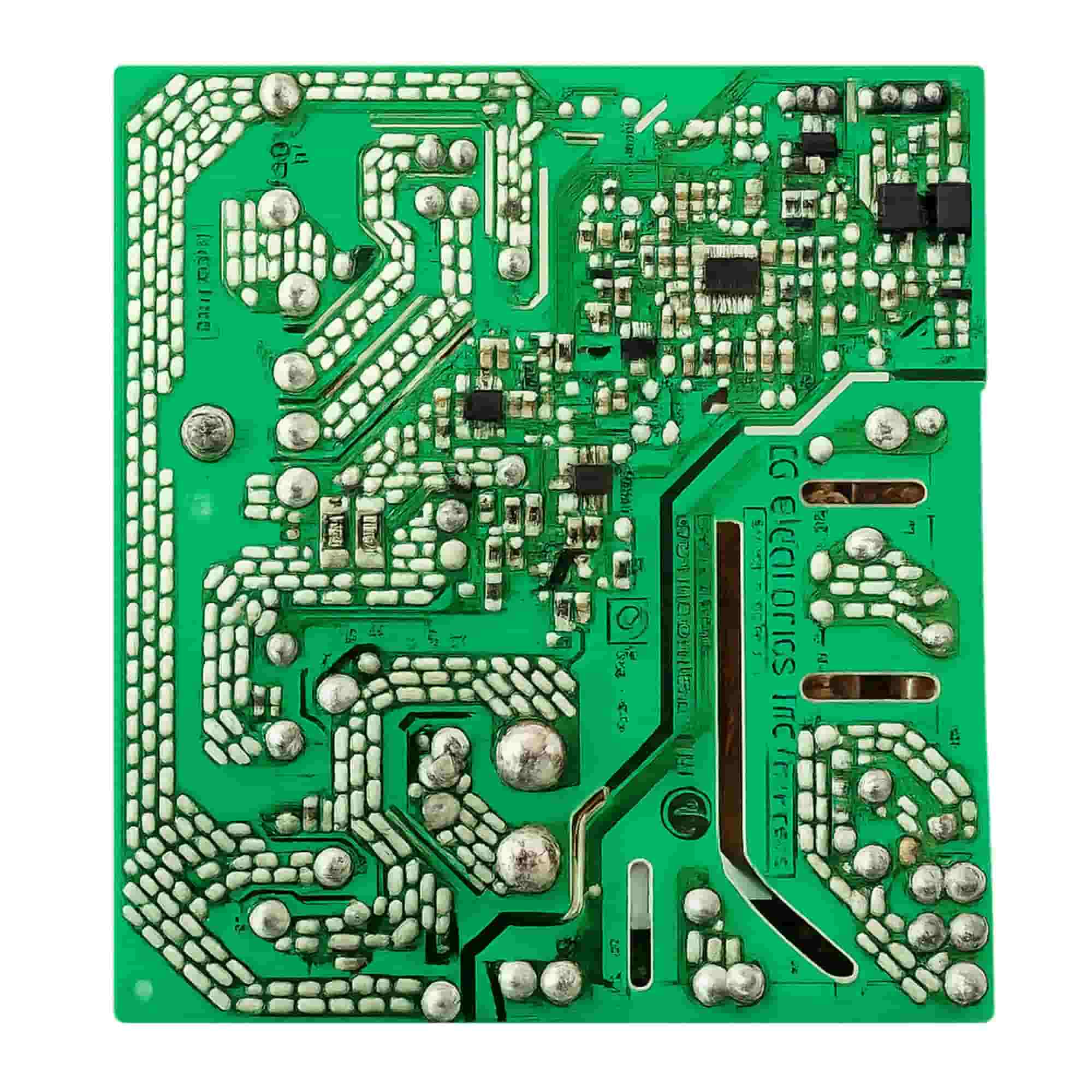

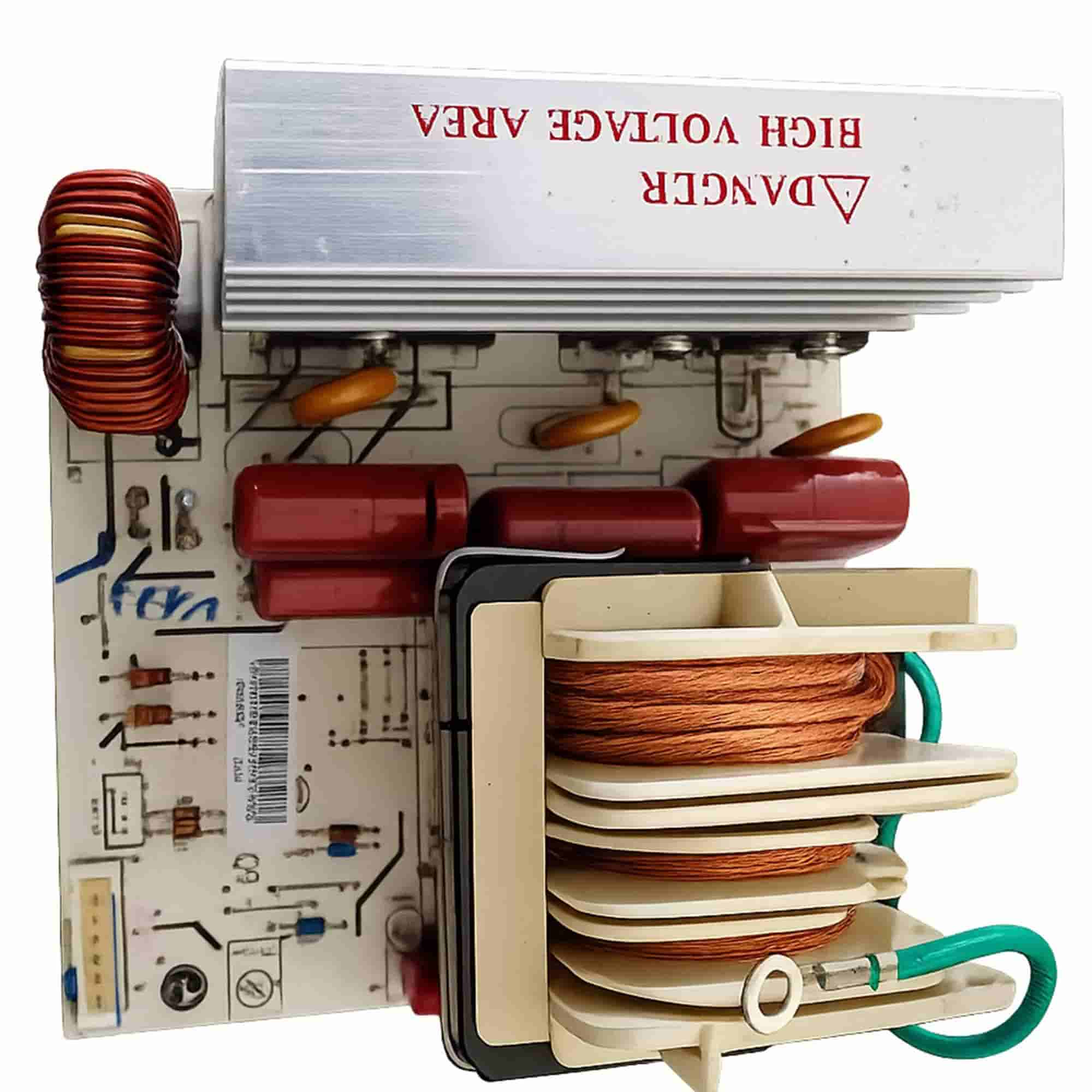

برد اینورتر مایکروویو ال‌جی (LG Microwave Inverter Board)

برد اینورتر یکی از مهم‌ترین بخش‌های مایکروویوهای جدید ال‌جی است که وظیفه تأمین و کنترل توان مورد نیاز مگنترون را بر عهده دارد. برخلاف مایکروویوهای سنتی که از ترانسفورماتورهای سنگین و مدارهای ولتاژ بالا استفاده می‌کنند، فناوری اینورتر با تبدیل ولتاژ برق شهری به فرکانس بالا، امکان کنترل دقیق توان خروجی را فراهم می‌کند. این برد از بخش‌های مختلفی شامل مدار یکسوساز، مدار سوئیچینگ فرکانس بالا، ترانسفورماتور اینورتر، مدارهای کنترل و حفاظت، و مدار تغذیه کمکی تشکیل شده است. در عملکرد عادی، برق متناوب ورودی پس از یکسوسازی و فیلتر شدن، توسط ترانزیستورهای قدرت (IGBT یا MOSFET) به سیگنال فرکانس بالا تبدیل می‌شود. سپس ترانسفورماتور اینورتر ولتاژ مورد نیاز مگنترون را تولید می‌کند. مزیت اصلی برد اینورتر ال‌جی، کنترل پیوسته توان پخت است. در نتیجه غذا به صورت یکنواخت‌تر گرم شده و کیفیت پخت افزایش می‌یابد. همچنین وزن کمتر، راندمان بالاتر، مصرف انرژی پایین‌تر و کاهش صدای عملکرد از دیگر مزایای این فناوری محسوب می‌شوند. بردهای اینورتر معمولاً دارای مدارهای حفاظتی متعددی هستند که در صورت بروز اضافه جریان، اضافه ولتاژ، افزایش دمای قطعات یا بروز خطا در مگنترون، دستگاه را خاموش کرده و از آسیب دیدن قطعات جلوگیری می‌کنند. از جمله خرابی‌های رایج این برد می‌توان به سوختن ترانزیستورهای قدرت، خرابی دیودهای یکسوساز، آسیب دیدن خازن‌های ولتاژ بالا، خرابی ترانسفورماتور اینورتر و نقص در مدار کنترل اشاره کرد. علائمی مانند روشن شدن دستگاه بدون تولید گرما، قطع شدن ناگهانی مایکروویو، نمایش کد خطا یا سوختن فیوز ورودی می‌تواند نشان‌دهنده وجود ایراد در برد اینورتر باشد. به دلیل وجود ولتاژهای بسیار بالا در این مدار (بیش از چند هزار ولت)، تعمیر و عیب‌یابی برد اینورتر مایکروویو باید توسط افراد متخصص و با رعایت کامل نکات ایمنی انجام شود.
